1驱动产品系统构成及配线

(一)   直驱系统构成

直线电机系统+驱动器系统

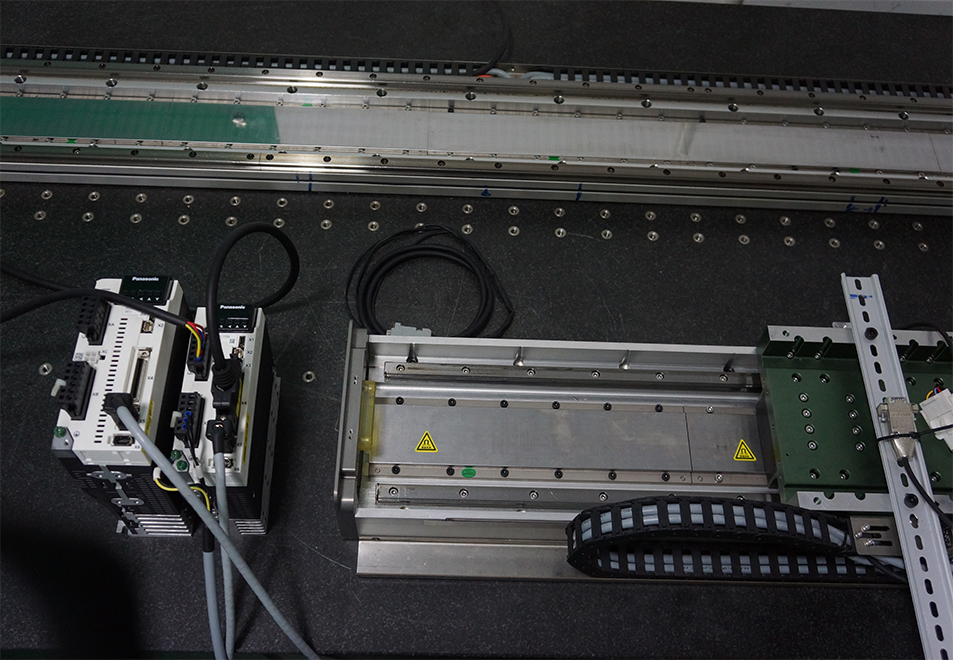

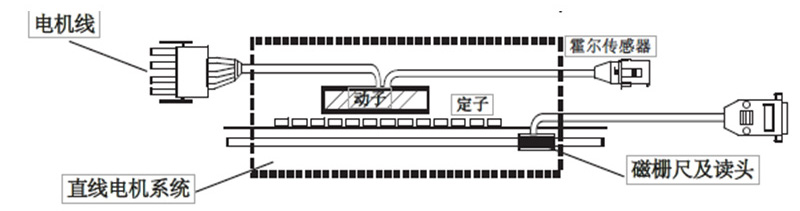

   i.     直线电机系统

                                                                             电机系统图（1-1）

    i i.     驱动系统

                                                                           驱动器系统图（1-2）

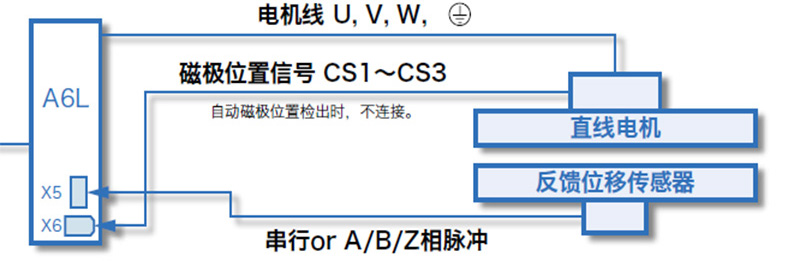

     iiii.     直线电机系统接线须知：

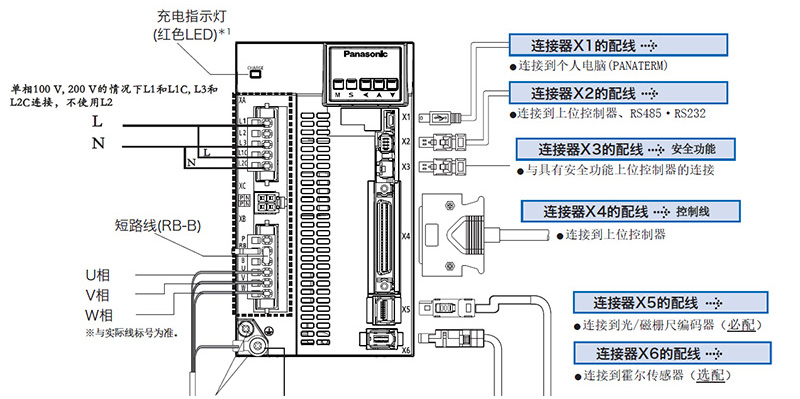

XA：电源输入连接器，当电源为单相220VAC时，主电源接L1和L3，控制电源接L1C和L2C

XB：电机用连接器，接入对应的电机相线即可，屏蔽或地线也需接入下方相应的接地引脚

X4：控制端连接器，接入控制器中，需注意合理规范的接线和走线，避免干扰问题

X5：编码器连接器，与电机反馈尺连接，如需布入拖链需注意，请勿将连接处放入弯折部分

X6：霍尔连接器，与电机内霍尔传感器连接，霍尔为特殊用途，若无请忽略

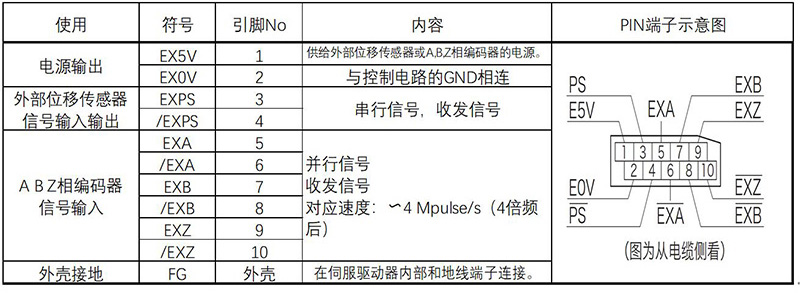

A.   X5编码器引脚定义

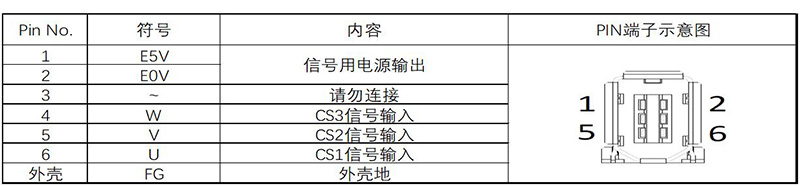

A.   X6霍尔传感器引脚定义

注意点：

控制输入输出时，噪音入侵（干扰）是导致输入输出信号产生错误动作的原因。

l  X1-X6为二次电路，一次电源（控制电源用直流电源DC24 ，再生电阻用直流电源DC24 V等其他电源）之间需要进行绝缘，请勿连接相同电源。此外，请勿连接地线。反之则会成为输入输出信号错误动作的原因。

l  控制电源（特别是DC24 V）和外部的操作电源分开使用电源。特别注意请勿将两个电源的地

线相互连接，布线时也请合理分配外部操作电源和控制电源的布线路径，遵循强弱电分开的原则布线

l  信号线请使用屏蔽线，屏蔽线两端请接地。
